特点
不变金属表面状态，而在纳米(nano)级能改善金属表面。
提高树脂涂敷，油漆，金属电镀，离子电敷等的附着力。 |
主要成分
・ 主要成分为无机酸的酸性液体。
・ 透明，无气味。
・ 普通物品（不属于剧毒物品及危险品）。
|
对象金属
主要成分铁的4到6极合金，300系列奥氏体铁合金。不锈钢
|
用途
・树脂涂敷的前处理
・电子零件制造
・离子电敷，DLC(类金刚石)涂层的前处理
・大型加工物，长性加工物的电镀，油漆
|
卖点

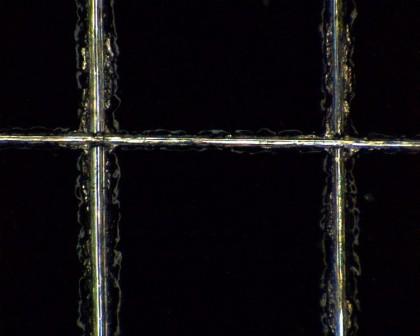

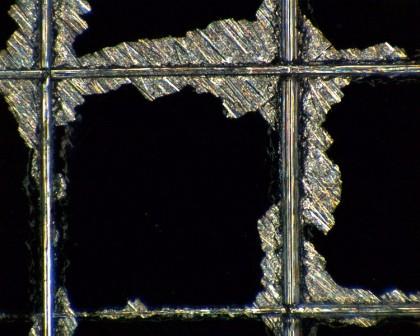

・不会蚀刻金属表面，只能提高附着力。
・低污染型处理剂，不容易恶化。废液浓度也很低。
・能保持原来的表面状态，也能改善复杂微细部分。
・处理时间很短，对长性卷性的制品很合适。
・电子零件等的薄膜形的制品也能处理，制品会变更小型化。 |
使用方法
【脱脂处理】：若在金属表面上沾着污垢(尤其是油脂)时，必须要先做脱脂处理，洗干净
↓ ・有金属毛刺时酸洗涤，其它场合需要有机溶剂洗涤或者碱性洗涤。
【前准备】：用CH-S处理剂除去有机无机系的污垢
・按照材料表面状态其浸渍时间不同，一般大约60秒到180秒。
↓ ・处理剂一般在常温使用。（建议冬季，寒冷地区处理剂加温到40度±2度使用)
・能使用超声波洗涤机。
【水洗】：流水水洗(10秒±2秒)
・ 地下水含着不少金属离子等不纯物质，因此不许使用。
↓ ・ 用离子交换树脂的闭式循环水要控制0.2微μ西门子simens以下。
・金属表面干燥之前实施后工序。
【表面改善】：把材料浸渍在KR-S里
↓ ・按照材料状态的不同其浸渍时间也不同，一般大约120秒到300秒。
【水洗】：流水水洗(10秒±2秒)
・ 地下水含着不少金属离子等不纯物质，因此不许使用。
↓ ・ 用离子交换树脂的闭式循环水要控制0.2微μ西门子simens以下。
・ 金属表面干燥之前实施后工序。
【空气鼓风】：把金属表面上的水滴吹散
・不许热风干燥，请使用压缩空气使干燥。
↓ ↓
〖 顾客工序：涂层及离子电镀〗 〖 顾客工序：镀金，电泳涂漆〗
・KR-S处理后1个小时之内实施涂层等 ・金属表面干燥之前实施后工序
|
|
存放方式
・ 容器要密拴，请在阴凉处存放本品，避难阳光直射。
・ 存放在离其它药品和有机物品远处。
・ 存放并锁好钥匙。
How to store the
chemical
・ Tight-fit the lid of the containers.
Store them in a cool place avoiding direct sunlight.
・ Keep them away from other chemicals or organic matters.
・ Lock the storage site.
|
废弃处理
・失效的液体先用水稀释，再用中和剂中和后，最后委托专门回收人员处理。
Disposal
・ Waste liquid must be dilutd with a large
amount of water and neutrallized with neutralizing agent.
Have the neutralized contaminant disposed of by a industrial
waste disposal contractor |
处理药品注意事项
・请阅读并了解制品安全资料书。
Cautions
on the processed liquid
・ Please
see the attached material safety data sheet. |
制造厂商
福井县鲭江市丸山町2-4-7
TEL 81-0778-51-7155 / FAX81- 0778-51-7440
制造工业药品『登录号码井16号』
销售工业药品『登录号码263号』
株式会社 北 陆 滤 化
Manufacturer
2-4-7, Maruyama-cho,Sabae, Japan
Tel 81-0778-51-7155 / Fax81- 0778-51-7440
Certification of industrial chemical production (registered
No.16)
Certification of inustrial chemical sales (registered No.263)
HOKURIKU ROKA CO., LTD |
▲20ｋｇ 包装外形
回到首页
